常见的金属软管接头都有哪些？

日期：2023/7/28 15:38:56　人气：

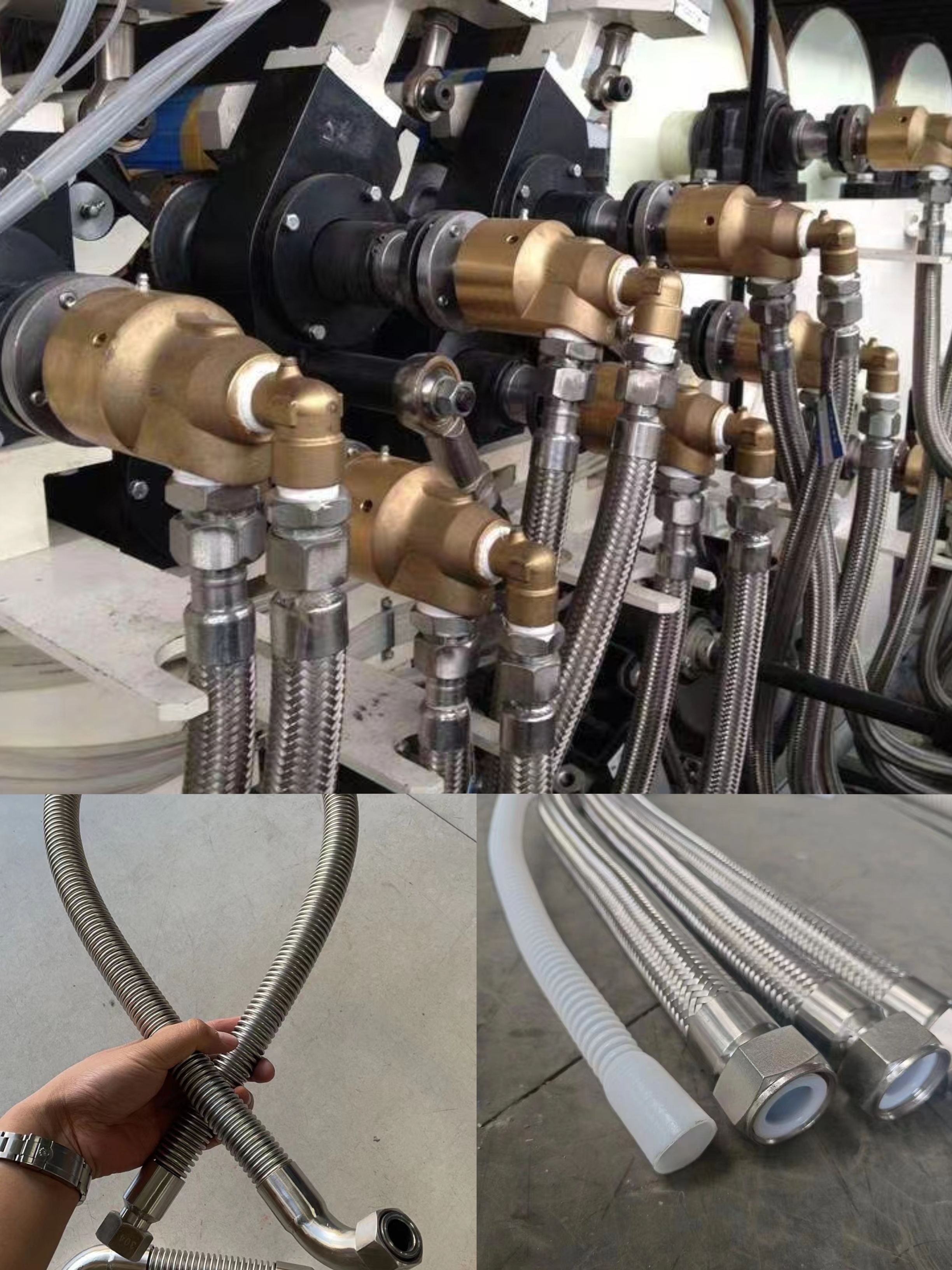

接头:接头的作用首先是将网套与波纹管联接为一体，同时，接头又是金属软管与金属软管或其它管件、设备相联接的部件。它保证介质在管路系统中正常地工作。接头的材料通常与波纹管、网套的材料相同，多以不锈钢为主。为降低生产成本，一些通径较大的金属软管在输送腐蚀性不强或无腐蚀性的介质时，接头可用碳钢制作;对于腐蚀性介质工作情况下的金属软管的接头，若设计上采取相应措施，避免与介质的接触，也可以采用碳钢来制作。接头的结构形式大体上分为螺旋式、法兰盘式和快速式三大类等:

1、螺纹式:通径为50毫米以下的金属软管的接头，在承受较高工作压力的情况下，多以螺纹式为主，当拧紧螺纹以后，两个接头上的内、外锥度面紧密配合，实现密封。锥角一般为60度，也有用74度的。该结构密封性好，但安装时必须保证两个对接件的同心度。为了解决实际工程中经常见到的反复拆、装和不易同心等问题，也可以将接头设计成锥面与球头的配合。

2、法兰盘式:通径为25毫米以上的金属软管的接头，在承受一般工作压力的情况下，以法兰盘式为主，它以榫槽配合的形式进行密封。可沿径向转动，也可沿轴向滑动的活套法兰盘在紧固螺栓拉力的作用下连接两体。该结构密封性能良好，但加工难度大，密封面容易碰伤。在需要快卸的特殊场合，可以将固紧螺栓通过的孔划开，制成快卸式法兰盘。

3、快速式:通径为100毫米以下的各种金属软管的接头，在要求快速装卸的使用条件下，一般采用快速式。它常用氟塑料或特种橡胶制成的"O"形密封圈密封。当手把搬动一定的角度以后，相当于多头螺纹的爪指被锁紧;"O"形密封圈被压得越紧，其密封性能越好。该结构在火场、战地及其它必须快装快卸的场合最为适宜。在几秒钟的时间内，不需配用任何专用工具，就可以对接或拆开一组接头。
