首页 > 产品应用场景 > 旋转接头 > 高速/高压旋转接头 > JFW-2002 热水H型高压旋转接头

双向内管固定式 冷却水旋转接头

JFW-2002 双向内管固定式 组图 JFW-2002 双向内管固定式 螺纹 JFW-2002 双向内管固定式 法兰

产品简介

产品规格：15A-80A

98098彩票网最高压力：≤1.6MPa

98098彩票网承受温度：常温款≤80ºC 耐温款≤150ºC

最高转速：≤500-3000RPM

应用介质：冷却水\高温水\空气\低温油等

旋转接头设备特写：

【JFW-2002】20A-80A 双向内管固定式 旋转接头设备特写图

旋转接头特点：

运转稳定 机械密封 合金壳体防锈耐腐



旋转接头优点：

1、采用高转速电机轴承，双轴承支撑运转稳定。

2、可定制高转速型（3000r/min）。

3、达标 304 不锈钢中轴，铜铝合金壳体，防腐防锈使用寿命更长。

4、可定制螺纹、法兰多种连接方式，内管固定或内管旋转多种使用方式。

5、平衡式机械密封结构，防锈渣隔泥沙。

6、完全流体设计，可在线更换密封件。



旋转接头规格尺寸：

【JFW-2002】20A-80A 双向内管固定式 旋转接头规格尺寸图

旋转接头技术参数：

 介质  规格  最高压力  常温款 耐温款   最高转速
 水  15A-80A  1.0MPa  80ºC  150ºC  500RPM

 规格  K  M  O  S  L1  L2  L3  L4  L6  L7  L8  N  SW  d  Q  H  A(d8)  B  C  D  L5
 20A 3/4''  R3/4''  Rc1/2''  Rc1/2'' G1/4'' 205 198 162 48 18 27 124.5 8 24 17 55 36 26 11 24.4 15 53
 25A 1''  R1''  Rc3/4'  Rc1/2'' G3/8'' 236 223 173 53 20 29 124 10 30 21.6 72 43 32.3 11 30.7 15 53
 32A 1-1/4''  R1-1/4''  Rc1''  Rc1/2'' G1/2'' 251 235 189 58 22 26 130.5 12 42 32 83.5 53.5 41 13 39.4 19 62
 40A 1-1/2''  R1-1/2''  Rc1-1/4''  Rc3/4'' G3/4'' 260 240 189 61 24 32 138 12 45 36 93 53.5 47.5 13 45 23 61
 50A 2''  R2''  Rc1/2''  Rc1'' G1'' 327 303 240 64 28 40 165 12 59 50 117 75 59 16 56.7 23 74
 65A 2-1/2''  R2-1/2''  Rc2''  Rc1-1/4'' G1-1/4'' 388 363 274 77 30 40 198 12 73 59 142 84 72 19 69 27 77
 80A 3''  R3''  Rc2-1/2''  Rc1-1/2'' G1-1/2'' 403 374 289 88 32 40 211 12 86 74 142 84 89.8 20 86 27 79

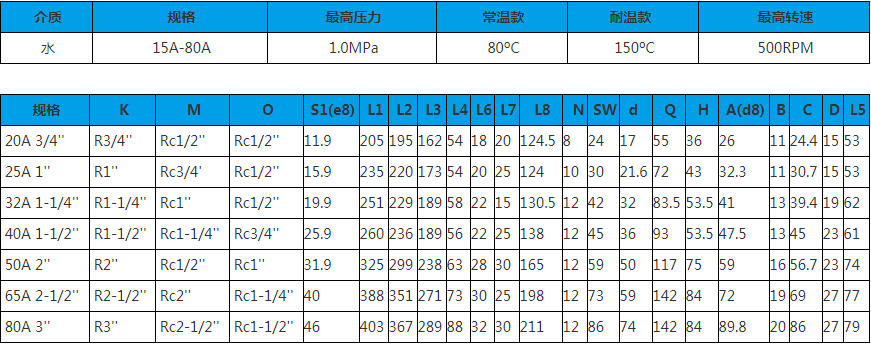

20A-80A 双向内管固定式 旋转接头技术参数图

点击图片显示大图


旋转接头连接方式：

【JFW-2002】20A-80A 双向内管固定式 旋转接头螺纹丝口连接

旋转接头工作原理：

【JFW-2002】20A-80A 双向内管固定式 旋转接头工作原理



【JFW-2002】20A-80A 双向内管固定式 旋转接头应用使用场景



98098彩票网是一家致力于管路及管路接头和流体密封，集研发、设计、生产、销售、服务于一体的专业厂家，是各种管道流体密封的专业厂家。
洪昌聚发主要生产各种规格型号的旋转接头、不锈钢金属软管、波纹管补偿器和橡胶软接头。产品适用于使用不同介质、温度、压力、连接方式和工况，并广泛的配套应用于钢铁、航天、造纸、印染、化工、橡胶、石油、塑料、电力、食品、包装、 印刷、玻璃、医药、木业等各个行业。
我公司长期不断的对产品进行技术的改革创新，使生产的产品更加的质优价廉、美观方便，让客户永远享受到更优质的产品。

如果您想了解我们的JFW-2002系列 20A-80A 双向内管固定式 旋转接头设备价格多少钱？

欢迎拨打24小时全国销售热线：13927701075
